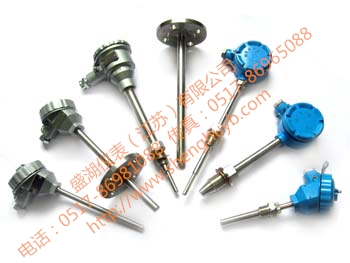

装配式热电阻

装配式热电阻

★  产品简介

    工业用热电阻作为温度测量传感器,通常与显示仪表、记录仪表和控制调节仪表等配套使用，它可以直接测量或控制各种生产过程中-200℃~600℃范围内的液体,蒸汽和气体介质温度以及固体表面的温度.。

    根据规定，我公司生产的符合IEC国际标准分度号的Pt100铂热电阻和符合专业标准分度号的Cu50铜热电阻两大类装配式、 设计型热电阻。

 Ⅰ 主要技术指标：

     1、温度测量范围及允差



热电阻类别	测温范围℃	分度号	允许偏差△t℃
WZP型铂电阻	-200~600	Pt100	A级(-200~550℃) 允差±(0.15+0.002|t|)
			B级(-200~600℃? 允差±(0.30+0.005|t|)
WZC型铜电阻	-50~100	Cu50	-50~100℃ 允差±(0.3+6.0×10-3t)
注：式中"t"为感温元件的实测温度值。



    2、热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻R0比值：（R100/R0）

        分度号Pt100：A级 R0=100±0.06Ω
　　　　　　　       B级 R0=100±0.12Ω
　　　　　　　           R0/R100=1.3850
        分度号 Cu50：R0=50±0.05Ω
　　　　　　         R0/R100=1.428±0.02

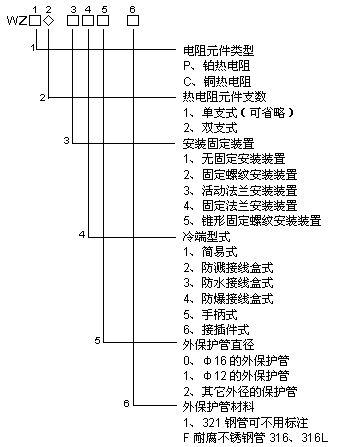

 Ⅱ 型号表示
