膜片压力表
膜片压力表

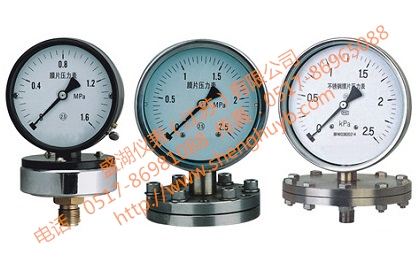

★ 产品简介
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片压力表耐腐蚀性能取决于膜片材料。
Ⅰ 结构原理
膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。膜片压力表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。膜片压力表在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
Ⅱ 主要技术指示
度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置：垂直安装。
外壳防护等级：IP64
Ⅲ 标度范围、外形尺寸及重量
型 号 | 标 度 范 围 | 承压部尺寸 （D1） | 表壳外径 （D） | 重量 （kg） |
YPF-100A | 0～0.6、0～0.1、0～0.16、0～0.25、0～0.4、 0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0、 -0.1～0.06、-0.1～0.15、-0.1～0.3、 -0.1～0.5、-0.1～0.9、-0.1～1.5、 -0.1～2.4 （MPa） | ∮85 | ∮100 | 1.6 |
YPF-100B
YPF-100B-F | ∮115 |
YPF-150A | ∮85 | ∮160 | 1.8 |
YPF-150B
YPF -150B-F | ∮115 |
YPF-100B
YPF-100B-F | 0～1.6、0～.5、0～4、0～6、0～10、0～16、 0～25、0～40、-1.6～0、-2.5～0、-4～0、 -6～0、-10～0、-16～0、-25～0、-40～0、 -0.8～0.8、-1.2～1.2、-2～2、-3～3、 -5～5、-8～8、-12～12、-20～20 （kPa） | ∮160 | ∮100 | 2.9 |
YPF-150B
YPF-150B-F | ∮160 | ∮160 | 3.2 |
注：*0～40、-40～0、±20KPa规格承压部尺寸D1为∮85
Ⅳ 膜片压力表导压系统及外壳等主要零件的材质
型 号 | 名 称 | 导 压 系 统 | 表壳材料 |
膜片 | 法兰接头 | 密封垫圈 |
YPF-100A
150A | 膜片压力表 | Cr15Ni7Mo
(PH15-7Mo)
316L(≤25KPa) | 1Cr18Ni9 | 丁腈橡胶 | 铸铝 |
YPF-100B
150B | 不锈钢膜片压力表 | 聚四氟乙烯 | 1Cr18Ni9Ti |
YPF-100B-F
150B-F | 法兰不锈钢膜片压力表 |
| YPF-100A | YPF-100B | YPF-100B | YPF-150A | YPF-150B | YPF-150B-F |
D | ∮100 | ∮110 | ∮110 | ∮150 | ∮160 | ∮160 |
H | 66 | 66 | 66 | 91 | 91 | 91 |
h | 32 | 32 | 36 | 32 | 32 | 36 |

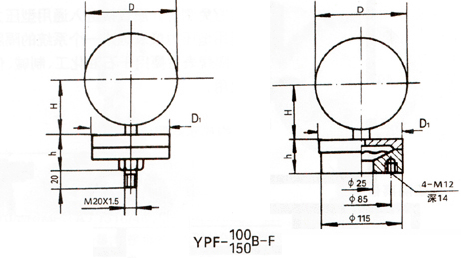

Ⅴ 外形尺寸

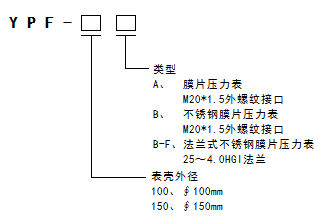

Ⅵ 型号表示
